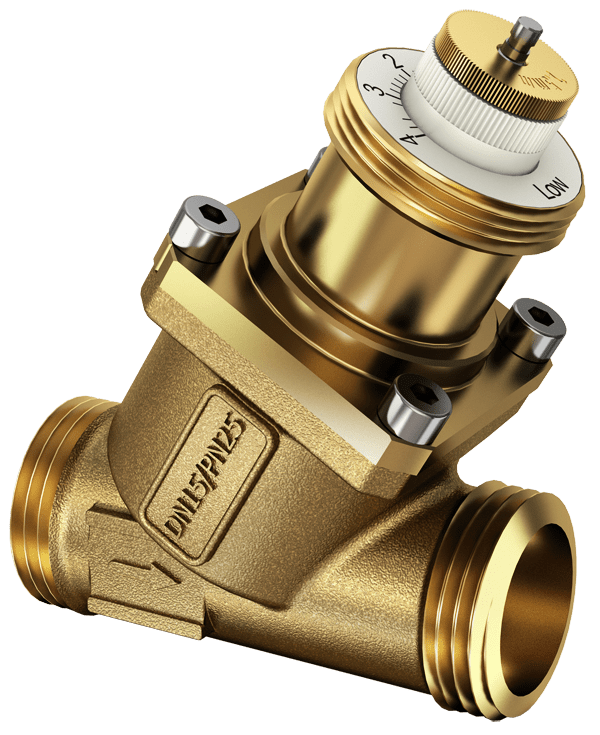

Vanne de régulation 2 voies pour l'équilibrage hydraulique dynamique, PN 25, Valveco compact
VDL 010...050
Votre atout en matière d'efficacité énergétique
L’équilibrage hydraulique dynamique et automatique à l'aide de la vanne de régulation SAUTER Valveco compact assure une alimentation correcte des consommateurs en aval, la réduction des variations de température dans les locaux et, ainsi, une utilisation de l'énergie plus précise et plus efficace.
Caractéristiques
-
Vanne de régulation à trois fonctions : régulation, préréglage du débit volumique max., régulation automatique du débit
-
Plage de débits volumiques : 30…11 500 l/h
-
Préréglage aisé du débit volumique max. requis
-
Version avec ou sans piquage de mesure de pression
-
Vanne fermée lorsque la tige est enfoncée
-
Fermeture contre la pression
-
Adaptation simple de la technologie d’actionneur SAUTER
-
Vanne de régulation avec filetage extérieur (DN10…DN32) ou intérieur (DN40 et DN50) selon DIN/EN ISO 228-1
-
Vanne de régulation à jointure plate
-
La pression différentielle est maintenue constante par l’appareil de réglage ; autorité de la vanne 1
-
Corps et soupape de vanne en laiton résistant à la dézincification (DZR)
-
Tige de vanne en acier inox
-
Plage de température de fluide 0…120 °C
Fiches techniques
Instructions d'installation
Déclarationes matériaux et environnement
Autres documents
Brochures
VDL 010...050: vanne de régulation à 2 voies pour l'équilibrage hydraulique
pdf : 2 MB
pdf
VDL
pdf : 914 KB
pdf
VDL010...050: 2-Wege-Regelventil für den dynamischen hydraulischen Abgleich
PDF : 382 KB
PDF
VDL010...020: vanne de régulation à 2 voies pour l'équilibrage hydraulique
PDF : 152 KB
PDF
Poster vannes et servomoteurs - 2023
pdf : 1 MB
pdf
SAUTER Valveco compact
pdf : 792 KB
pdf
SAUTER eValveco - F
pdf : 2 MB
pdf
Vannes et Servomoteurs
pdf : 3 MB
pdf
