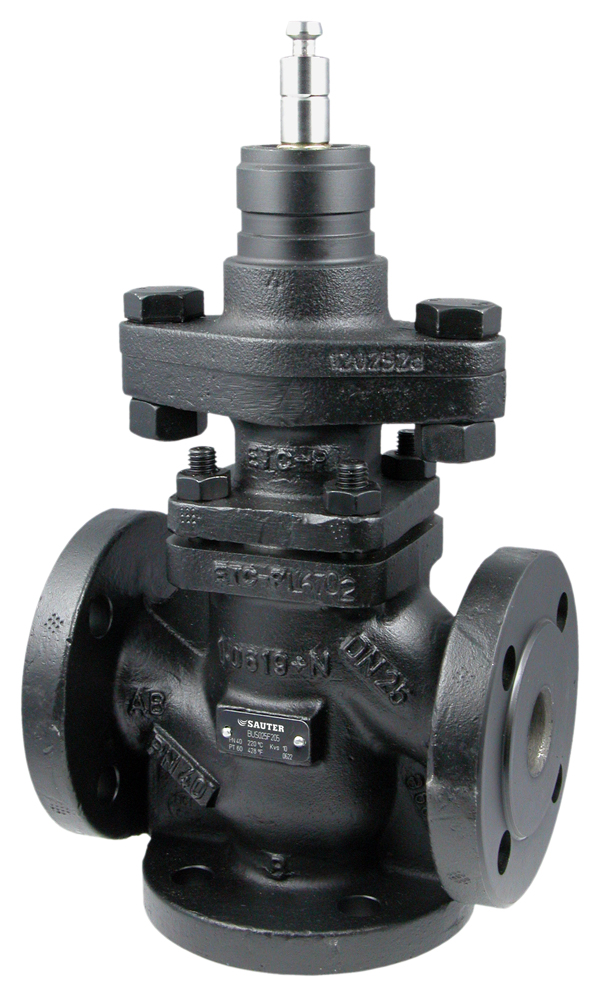

Vanne 3 voies à brides, PN 40 (pn.)
BUS
Votre atout en matière d'efficacité énergétique
Régulation précise d'une grande fiabilité, c'est l'efficacité
Caractéristiques
-
Régulation continue d’eau froide, d’eau chaude, d’eau surchauffée en circuits fermés.
-
En combinaison avec les servomoteurs AVP 242 à 244 comme appareil de réglage.
-
Qualité de l’eau selon VDI 2035
-
Vanne avec raccord à brides selon EN 1092-2, joint d’étanchéité forme B
-
Vanne de régulation sans graisse silicone, noir mat
-
Ne convient pas à l’eau potable ou aux atmosphères explosibles
-
Vanne fermée lorsque la tige est sortie
-
Utilisation uniquement en tant que vanne mélangeuse
-
Corps de vanne en acier moulé
-
Siège et soupape de vanne en acier inox
-
Tige de vanne en acier inox
-
Presse-étoupe exempt de maintenance en acier inox avec rondelle en PTFE sous pression ressort jusqu’à 220 °C, avec joint graphite jusqu’à 260 °C
Fiches techniques
Instructions d'installation
Brochures
BUS: Vanne trois voies à brides, PN 40
pdf : 2 MB
pdf
AVP243F . . ., AVP244F . . .
pdf : 5 MB
pdf
0378072, 0378073 (VUS, BUS)
pdf : 270 KB
pdf
0372336 (AVM2.., AVF2.., AVN2..)
pdf : 769 KB
pdf
AVP242F021
pdf : 4 MB
pdf
VUS, BUS DN15...DN150, PN40
pdf : 1020 KB
pdf
Régulation pneumatique de la pression ambiante
pdf : 361 KB
pdf
