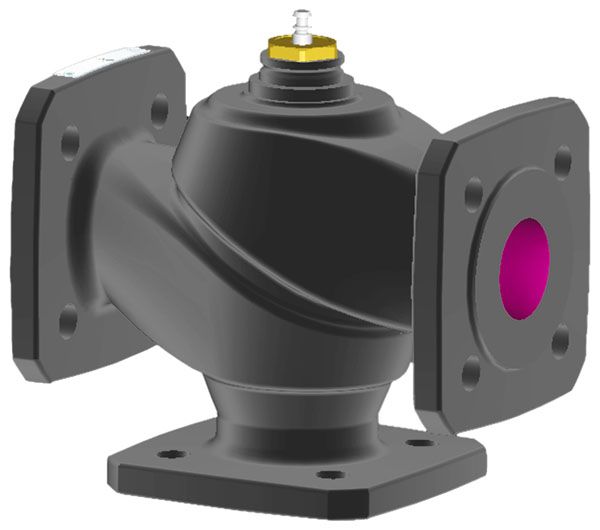

Vanne 2 voies à brides, PN 6 (él.)
VUD
Votre atout en matière d'efficacité énergétique
Utilisation efficace dans les régulations continues
Caractéristiques
-
Régulation continue de l’eau froide et de l’eau chaude en circuits fermés
-
Qualité de l’eau selon VDI 2035
-
En combinaison avec les servomoteurs AVM 105(S), AVM 115(S), AVM 321 (S), AVF 124 et AVF 125(S) comme appareil de réglage
-
Ne convient pas à la vapeur, à l’eau potable ou aux atmosphères explosibles
-
Vanne avec raccord à brides selon EN 1092-2, joint d’étanchéité forme B
-
Vanne de régulation sans graisse silicone, vernie en noir
-
Courbe caractéristique réglable sur linéaire, exponentielle ou quadratique avec servomoteurs de vanne SUT (SAUTER Universal Technologie)
-
Vanne fermée lorsque la tige est sortie
-
Fermeture : contre ou avec la pression
-
Corps et siège de vanne en fonte grise
-
Tige de vanne en acier inox
-
Soupape de vanne en laiton avec anneau d’étanchéité en PTFE renforcé de fibres de verre
-
Presse-étoupe en laiton, avec racleur et joint torique double en EPDM
