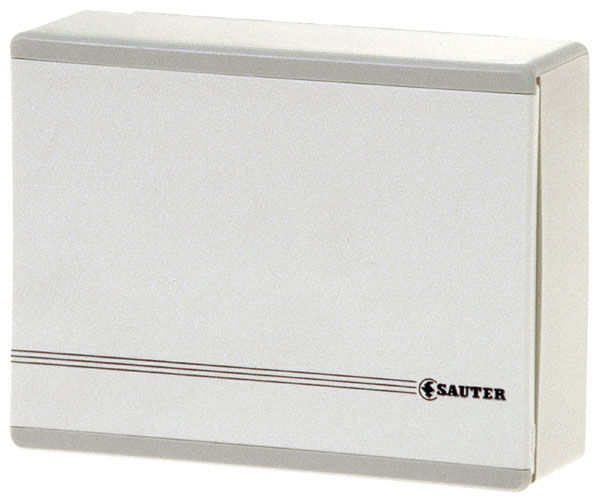

Transmetteur de température ambiante
TSUP
Votre avantage pour plus d’efficacité énergétique
Mesure exacte de la température ambiante dans des installations pneumatiques, pour une régulation optimale des installations de chauffage, de ventilation et de climatisation.
Domaines d'application
Mesure progressive et/ou régulation de la température ambiante en association avec des appareils pneumatiques de régulation (Centair).
Caractéristiques
Description technique
Mesure exacte de la température ambiante dans des installations pneumatiques, pour une régulation optimale des installations de chauffage, de ventilation et de climatisation.
Domaines d'application
Mesure progressive et/ou régulation de la température ambiante en association avec des appareils pneumatiques de régulation (Centair).
Caractéristiques
- Fait partie de la famille système Centair
- Conversion de la température ambiante à mesurer en un signal pneumatique normalisé de 0,2...1,0 bar
- Couvercle en matière thermoplastique avec un cadre gris blanc (RAL9002) et une plaque frontale blanc pur (RAL9010)
- Raccordement d'air comprimé par un nipple enfichable pour tube plastique souple avec un ø intérieur de 4 mm
- Conforme à la Directive 97/23/CE, art. 3.3 pour les appareils sous pression.
Description technique
- Pression d'alimentation 1,3 bar ± 0,1
- Système de mesure buse-bille
- Linéarité du signal de sortie <2%
Fiches techniques
Instructions d'installation
Autres documents
Brochures
TSUP: Transmetteur de température ambiante
pdf : 108 KB
pdf
TSUP1
pdf : 233 KB
pdf
Centair. Le système de régulation universel pour chauffages et climatisations
pdf : 1 MB
pdf
Régulation pneumatique de la pression ambiante
pdf : 361 KB
pdf
