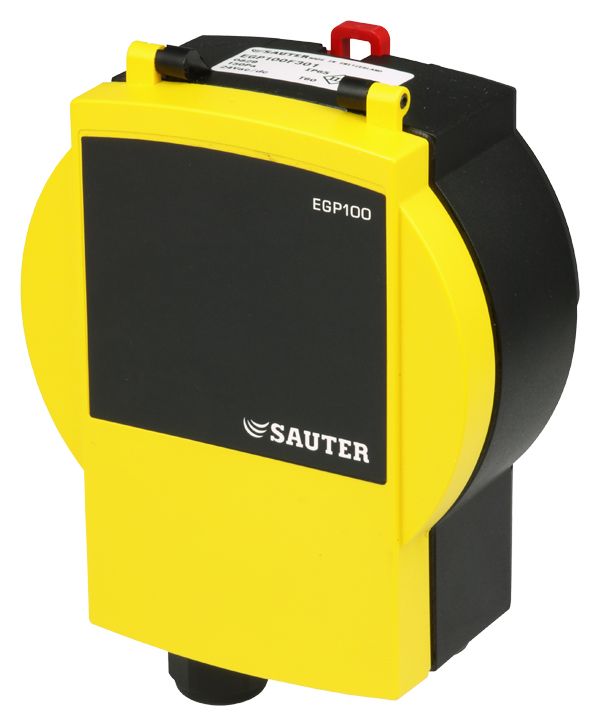

Differenzdruck-Messumformer
EGP 100
Ihr Vorteil für mehr Energieeffizienz
Ermöglicht die exakte Erfassung von Raumdrücken, Kanaldrücken oder Volumenströmen zur Optimierung des Energieverbrauchs in Lüftungsanlagen
Einsatzgebiete
Optimiert für Anwendungen wie Filterüberwachung, Raum- oder Kanaldrucküberwachung, Niveauüberwachung in Flüssigkeiten, Ansteuerung von Frequenzumrichtern zur Ventilatorsteuerung und Volumenstromerfassung insbesondere für Raumluftbilanzierung in Laborräumen.
Eigenschaften
-
Exakte Erfassung von Über-, Unter- oder Differenzdrücken von Gasen
-
Optimiert für Anwendungen wie Filterüberwachung, Raum- oder Kanaldrucküberwachung, Niveauüberwachung in Flüssigkeiten, Ansteuerung von Frequenzumrichtern zur Ventilatorsteuerung und Volumenstromerfassung insbesondere für Raumluftbilanzierung in Laborräumen
-
Ideal kombinierbar mit der Strömungssonde XAFP 100 zur präzisen Volumenstromerfassung
-
Statischer Doppel-Membran-Drucksensor auf kapazitiver Basis
-
Freie Einbaulage
-
Verwendbar für staubhaltige oder mit Chemikalien belastete Luft (keine ATEX-Zulassung)
-
Herstellerprüfzertifikat ab Werk
-
Optimale Anpassung des Messbereichs auf die Anwendung
-
Einstellbarer Nullpunkt und Filterzeitkonstante zur Unterdrückung von Druckstössen im System
-
Display zur Anzeige des Istwerts und Signalverlaufs (typenabhängig)
-
Status LED zur sofortigen Erkennung von Betriebszustände (typenabhängig)
-
Messbereich bis auf ein Drittel reduzierbar (typenabhängig)
-
Wahlweise Wand- oder Hutschienenmontage (EN 60715)
-
Deckel ohne spezielles Werkzeug zu öffnen
